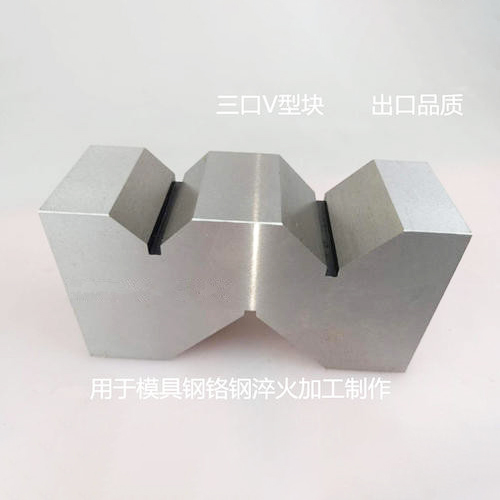

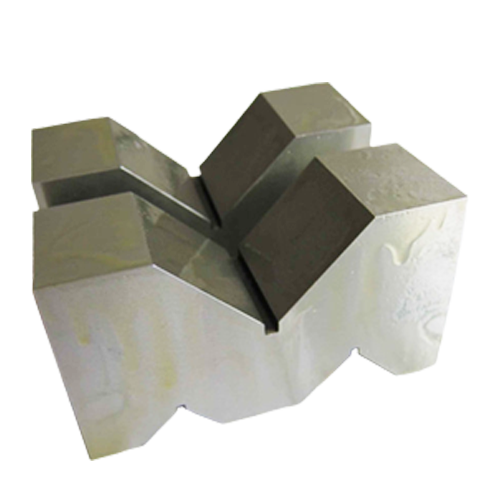

一、三口V型鐵按JB/T8047-95標準制造。采用_HT200-250材質，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
二、精度：分為1級、2級、3級。
三、用途：主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。

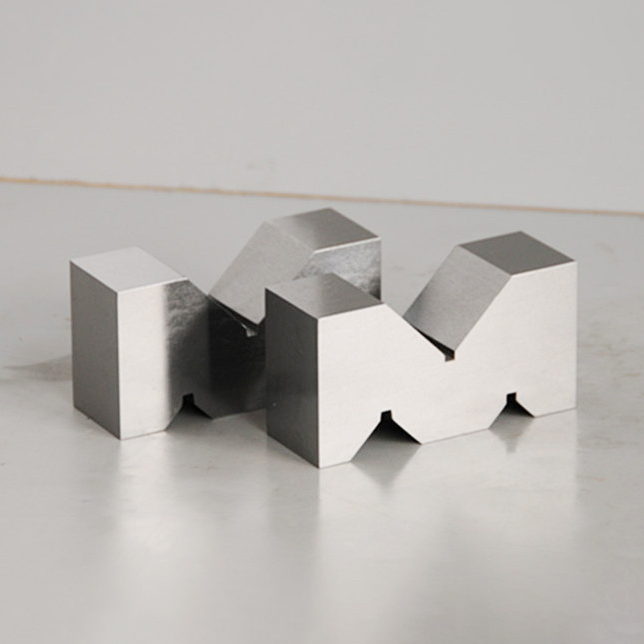

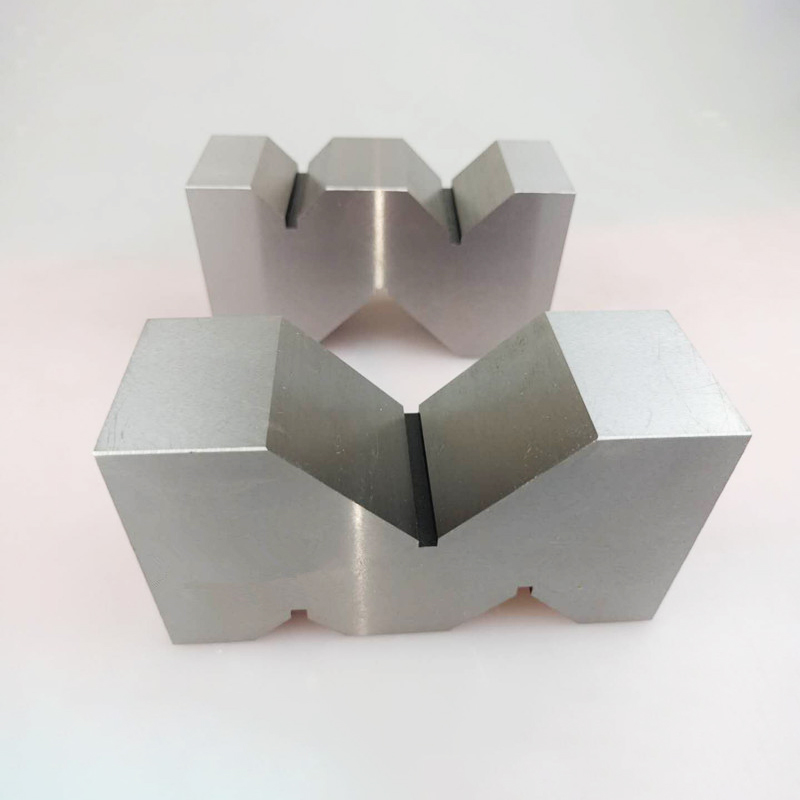

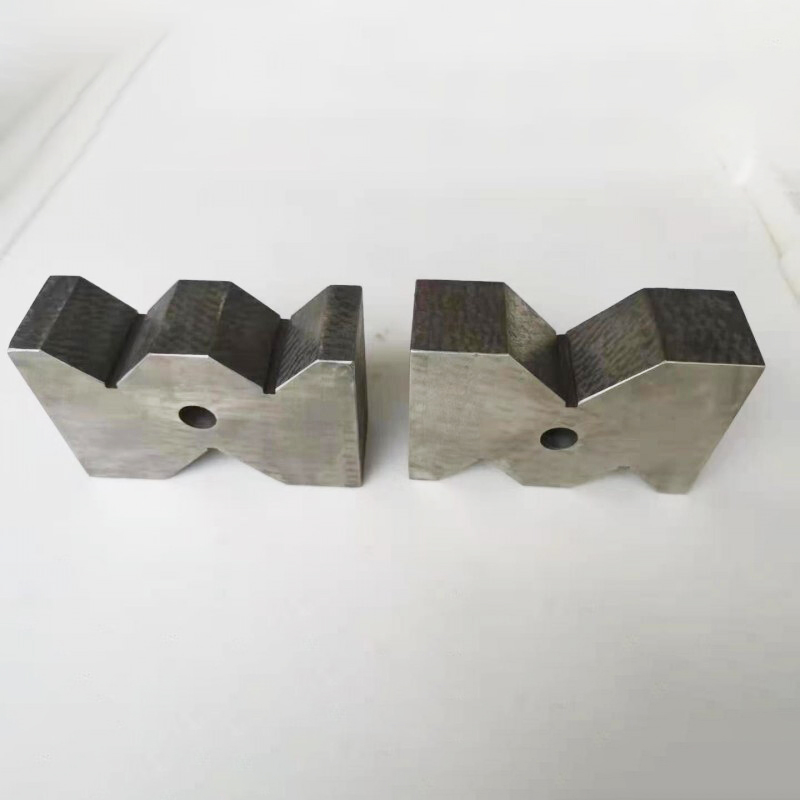

一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。精密V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。精密V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。
四、產品規格平行度的相關參數：
規格 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽對兩側面對稱度 | |||
精度等級um | ||||||
1 | 2 | 1 | 2 | 1 | 2 | |
100×50×35 | 10 | 20 | 10 | 20 | 20 | 40 |
125×70×45 | 10 | 20 | 10 | 20 | 20 | 40 |
160×80×50 | 15 | 25 | 15 | 25 | 30 | 50 |
200×100×70 | 15 | 25 | 15 | 25 | 30 | 50 |
250×120×100 | 18 | 28 | 18 | 28 | 35 | 60 |
300×150×120 | 20 | 30 | 20 | 30 | 40 | 60 |
